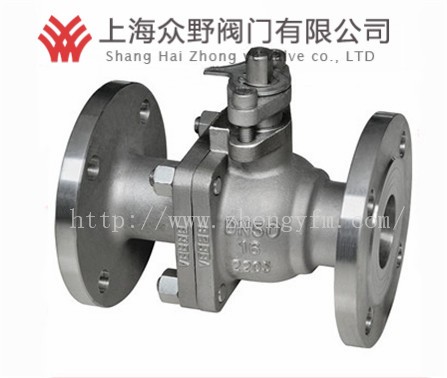

2205雙相鋼球閥

2205雙相鋼球閥,2205雙相不銹鋼球閥?只需要用旋轉90度的操作和很小的轉動力矩就能關閉嚴密；完全平等的閥體內腔為介質提供了阻力很小、直通的流道。

詳細介紹

2205雙相鋼球閥概述：

2205雙相鋼球閥,2205雙相不銹鋼球閥只需要用旋轉90度的操作和很小的轉動力矩就能關閉嚴密；完全平等的閥體內腔為介質提供了阻力很小、直通的流道；國標法蘭球閥本身結構緊湊，易于操作和維修。2205雙相鋼的高強度及抗腐蝕能力使其具有很高的抗腐蝕疲勞強度。加工設備易受腐蝕環境和加載循環的影響，2205的特性非常適合這樣的應用。不銹鋼的雙相微觀結構有助于提高不銹鋼的抗應力腐蝕龜裂能力。在一定的溫度、應張力、氧氣及氯化物存在的情況下,奧氏體不銹鋼會發生氯化物應力腐蝕。由于這些條件不易控制，因此304L、316L和317L的使用在這方面受到限制。

2205雙相鋼球閥設計標準：

防爆中軸/全流

設計和制造標準按照 GB/T12237/1989；

結構長度按照: GB/T12221-1989；

法蘭端尺寸按照：GB9113.1；

檢驗和測試按照: GB/T13927-1992；

防火設計測試：API607；

2205雙相鋼球閥壓力試驗：

試驗項目		殼體試驗	密封試驗	上密封試驗	氣密封試驗
介質		水			氣
單位		MPa	MPa	MPa	MPa
公稱壓力PN(MPa)	1.6	2.4	1 8	1 8	0.5-0.7
	2.5	3.8	2.8	2.8
	4.0	6.0	4.4	4.4
	6.4	9.6	7.0	7.0
	10.0	15.0	11.0	11.0
	16.0	24.0	18.0	18.0

2205雙相鋼球閥尺寸：

1.6MPa

型號	公稱通徑DN(mm)	尺寸(mm)
型號	公稱通徑DN(mm)	L	D	D1	D2	b-f	z-Φd	H	W
Q41F-16	15	130	95	65	45	14-2	4-Φ14	65	115
	20	140	105	75	55	14-2	4-Φ14	75	130
	25	150	115	85	65	14-2	4-Φ14	85	150
	32	165	135	100	78	16-2	4-Φ18	95	190
	40	180	145	110	85	16-3	4-Φ18	105	230
	50	200	160	125	100	16-3	4-Φ18	115	240
	65	220	180	145	120	18-3	4-Φ18	145	280
	80	250	195	160	135	20-3	8-Φ18	160	310
	100	280	215	180	155	20-3	8-Φ18	185	330
	125	320	245	210	185	22-3	8-Φ18	215	600
	150	360	280	240	210	24-3	8-中23	245	800
	200	400	335	295	265	26-3	12-Φ23	300	1000
	250	450	405	355	320	30-3	12-Φ25	380	1200

2.5Mpa

型號	公稱通徑DN(mm)	尺寸(mm)
型號	公稱通徑DN(mm)	L	D	D1	D2	b-f	z-Φd	H	W
Q41F-25	15	130	95	65	45	14-2	4-Φ14	65	115
	20	140	105	75	55	14-2	4-Φ14	75	130
	25	150	115	85	65	14-2	4-Φ14	85	150
	32	165	135	100	78	16-2	4-Φ18	95	190
	40	180	145	110	85	18-3	4-Φ18	105	230
	50	200	160	125	100	20-3	4-Φ18	115	240
	65	220	180	145	120	22-3	8-Φ18	145	280
	80	250	195	160	135	22-3	8-Φ18	160	310
	100	280	230	190	160	24-3	8-Φ23	185	330
	125	320	270	220	188	28-3	8-Φ25	215	600
	150	360	300	250	218	30-3	8-Φ25	245	800
	200	400	360	310	278	34-3	12-Φ25	300	1000
	250	450	425	370	332	36-3	12-Φ30	380	1200

4.0Mpa

型號	公稱通徑DN(mm)	尺寸 (mm)
型號	公稱通徑DN(mm)	L	D	D1	D2	D6	b-f	z-Φd	H	W
Q41F-40	15	130	95	65	45	40	16-2	4-Φ14	70	115
	20	140	105	75	55	51	16-2	4-Φ14	80	130
	25	150	115	85	65	58	16-2	4-Φ14	90	150
	32	180	135	100	78	66	18-3	4-Φ18	100	190
	40	200	145	110	85	76	18-3	4-Φ18	110	230
	50	220	160	125	100	88	20-3	4-Φ18	120	240
	65	250	180	145	120	110	22-3	8-Φ18	150	280
	80	280	195	160	135	121	22-3	8-Φ18	170	310
	100	320	230	190	160	150	24-3	8-Φ23	190	330
	125	360	270	220	188	176	28-3	8-Φ25	220	600
	150	400	300	250	218	204	30-3	8-Φ25	250	800
	200	550	375	320	282	260	38-3	12-Φ30	390	1200

6.4Mpa

型號Type	公稱通徑DN(mm)	尺寸(mm)
型號Type	公稱通徑DN(mm)	L	D	D1	D2	D6	b-f	z-Φd	H	W
Q41F-64	15	140	105	75	55	40	18-2	4-Φ14	75	115
	20	160	125	90	68	51	20-2	4-Φ18	85	130
	25	180	135	100	78	58	22-2	4-Φ18	95	150
	32	200	150	110	82	66	24-2	4-Φ23	105	190
	40	220	165	125	95	76	24-3	4-Φ23	120	230
	50	250	175	135	105	88	26-3	4-Φ23	130	240
	65	280	200	160	130	110	28-3	8-Φ23	160	280
	80	320	210	170	140	121	30-3	8-Φ23	180	310
	100	360	250	200	168	150	32-3	8-Φ25	200	330
	125	381	295	240	202	176	36-3	8-Φ30	230	600
	150	403	340	280	240	204	38-3	8-Φ34	260	800
	200	502	405	345	300	260	44-3	12-Φ34	400	1200
