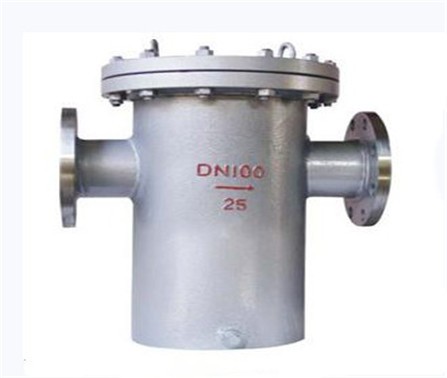

不銹鋼籃式過濾器
SRB-I不銹鋼籃式過濾器主要由桶式殼體、排污蓋、濾籃、濾網、法蘭、法蘭蓋及緊固件等組成。
詳細介紹
一、不銹鋼籃式過濾器產品概述：
SRB-I不銹鋼籃式過濾器主要由桶式殼體、排污蓋、濾籃、濾網、法蘭、法蘭蓋及緊固件等組成。與Y型過濾器有著很大的區別、在濾網面積上，同一口徑的過濾器籃式過濾器是Y型過濾器過濾面積的兩倍，需要清洗時，只要旋開主管底部螺塞，排凈流體，拆卸法蘭蓋，清洗后重新裝入即可。它在管道中起過濾作用，當液體通過主管進入濾藍后，固體雜質顆粒被阻擋在濾籃內，而潔凈的流體通過濾籃，由過濾器出口排出。
SRB-I籃式過濾器廣泛的應用在石油、化工、制藥、食品等領域中。
二、不銹鋼籃式過濾器主要零部件材料表：
序號 | 零件名稱 | 材料名稱 | ||||
SRB-I-C | SRB-I-P | SRB-I-PL | SRB-I-R | SRB-I-RL | ||
1 | 法 蘭 | WCB | 304 | 304L | 316 | 316L |
2 | 閥 體 | WCB | 304 | 304L | 316 | 316L |
3 | 濾 網 | 304、304L、316、316L | ||||
4 | 濾 籃 | 304、304L、316、316L | ||||
5 | 螺栓螺帽 | WCB/35# | 304 | 304L | 316 | 316L |
6 | 密封件 | 金屬石墨、丁腈橡膠、聚四氟乙烯 | ||||
7 | 排污口 | WCB | 304 | 304L | 316 | 316L |
8 | 閥 蓋 | WCB | 304 | 304L | 316 | 316L |
三、不銹鋼籃式過濾器主要執行標準表：
設計標準 | HG/T 21627-91、GB/T 14382-93、SH/T 3411-99 |
法蘭標準 | GB/T 9112-2000、HG 20592-97、HG 20615-97 |
結構長度標準 | GB/T 12221 |
試驗與檢驗標準 | JB/T 9092 |
四、不銹鋼籃式過濾器主要外型尺寸表：
公稱壓力 PN(MPa) | 公稱通徑 DN(mm) | 尺寸 | 有效過濾 面積(m2) | 倍數 | 重量 (Kg) | |||||
Φ | L | H1 | H2 | H3 | B | |||||
1.6 | 25 | 89 | 220 | 160 | 260 | 360 | R1/2’’ | 0.003619 | 6 | 15.7/13.8 |
32 | 89 | 220 | 165 | 270 | 370 | R1/2’’ | 0.003619 | 4.5 | 19.2/16.5 | |
40 | 114 | 280 | 180 | 300 | 400 | R1/2’’ | 0.005718 | 4.5 | 23.6/19 | |
50 | 114 | 280 | 180 | 300 | 400 | R1/2’’ | 0.005718 | 3 | 28.9/23 | |
65 | 140 | 330 | 220 | 350 | 460 | R1/2’’ | 0.009613 | 3 | 48.4/39 | |
80 | 168 | 340 | 260 | 400 | 510 | R1/2’’ | 0.01539 | 3 | 65.3/53 | |
100 | 219 | 420 | 310 | 470 | 580 | R3/4’’ | 0.02464 | 3 | 89.3/76 | |
150 | 273 | 500 | 430 | 620 | 730 | R3/4’’ | 0.04866 | 3 | 148.0/126 | |
200 | 325 | 560 | 530 | 780 | 900 | R3/4’’ | 0.07858 | 2.5 | 185/158 | |
250 | 426 | 660 | 640 | 930 | 1050 | R3/4’’ | 0.12005 | 2.5 | 230/195 | |
300 | 478 | 750 | 840 | 1200 | 1350 | R3/4’’ | 0.16537 | 2.3 | 307/260 | |
350-2000 | 按客戶需求定制 | |||||||||

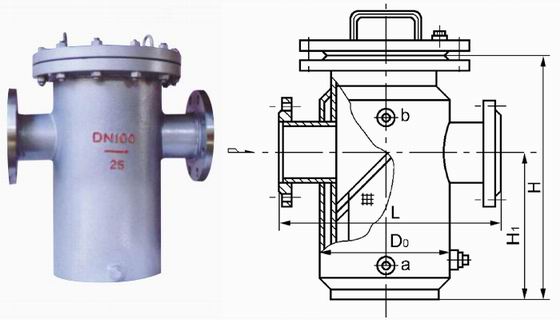

五、不銹鋼籃式過濾器結構圖：
