T型過濾器

SRT-IV直流式T型過濾器因外型看上去像字母“T”，所以我們叫做T型過濾器。T型過濾器是除去液體中少量固體顆粒的小型設備，可保護設備的正常工作。

詳細介紹

SRT-IV直流式T型過濾器產品概述：

SRT-IV直流式T型過濾器因外型看上去像字母“T”，所以我們叫做T型過濾器。T型過濾器是除去液體中少量固體顆粒的小型設備，可保護設備的正常工作，當流體進入置有一定規格濾網的濾筒后，其雜質被阻擋，而清潔的濾液則由過濾器出口排出，當需要清洗時，只要將可拆卸的濾筒取出，處理后重新裝入即可，因此，使用維護極為方便。

眾野閥門生產的SRT-IV直流式T型過濾器具有結構緊湊、過濾能力大、壓損小、適用范圍廣、維護方便、價格低廉等優點，是石油、化工、制藥、食品等領域的必備過濾設備。

SRT-IV直流式T型過濾器主要零部件材料表：

序號	零件名稱	材料名稱
序號	零件名稱	ST34-C	ST34-P	ST34-PL	ST34-R	ST34-RL
1	法蘭	WCB	304	304L	316	316L
2	閥體	WCB	304	304L	316	316L
3	濾網	304、304L、316、316L
4	緊固件	WCB/35#	304	304L	316	316L
5	密封件	耐油石棉橡膠、丁腈橡膠、聚四氟乙烯
6	排放口	WCB	304	304L	316	316L
7	閥蓋	WCB	304	304L	316	316L

SRT-IV直流式T型過濾器主要執行標準表：

設計標準	HG/T 21627-91、GB/T 14382-93、SH/T 3411-99
法蘭標準	GB/T 9112-2000、HG 20592-2009、HG 20592-97、HG 20615-97
結構長度標準	GB/T 12221或按客戶要求
試驗與檢驗標準	JB/T 9092或客戶指定標準

SRT-IV直流式T型過濾器主要外型尺寸表：

公稱通徑 DN(mm)	尺寸					有效過濾面積(m2)	ST34C		ST34S		重量 (Kg)
	尺寸						排放口"B"		排放口"B"		重量 (Kg)
	D	L	H	H1	I		PN1.0-2.5	PN4.0凹面	PN1.0-2.5凸面	PN4.0凹面	PN1.0	PN2.5	PN6.4
50	57	228	136	254	14	0.0029	ZG1/2"	DN20	DN20	DN20	10.7	12.7	13.6
65	76	260	154	294	20	0.0046	ZG1/2"	DN20	DN20	DN20	14.6	16.8	18.9
80	89	292	172	332	23	0.0067	ZG1/2"	DN20	DN20	DN20	18.4	21.4	24.0
100	108	350	203	399	28	0.0102	ZG1/2"	DN20	DN20	DN20	22.5	32.3	38.3
125	133	388	226	449	42	0.0158	ZG3/4"	DN20	DN20	DN20	31.7	45.4	47.2
150	159	434	251	508	60	0.0197	ZG3/4"	DN20	DN20	DN20	40.8	59.3	68.9
200	219	536	310	339	104	0.0374	ZG3/4"	DN20	DN20	DN20	67.2	97.8	140.0
250	273	640	368	768	110	0.0649	ZG3/4"	DN20	DN20	DN20	103.3	149.2	216.2
300	325	744	426	898	132,	0.0949	ZG3/4"	DN20	DN20	DN20	128.1	212.9	315.2
350	377	802	461	980	158	0.1227	ZG3/4"	DN25	DN25	-	166.9	289.1	435.8
400	426	898	517	1100	179	0.1567	ZG3/4"	DN25	DN25	-	231.0	390.9	645.9
500	529	1078	623	1339	227	0.2499	ZG3/4"	DN25	-	-	342.7	634.0	920.4
600	630	1128	630	1438	277	0.3294	ZG3/4"	-	-	-	444.4	853.0	-
700-1800	按客戶需求定制

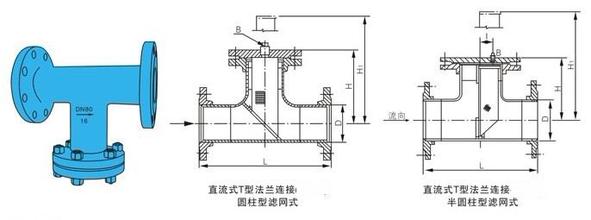

SRT-IV直流式T型過濾器主要結構圖：

圖片關鍵詞
