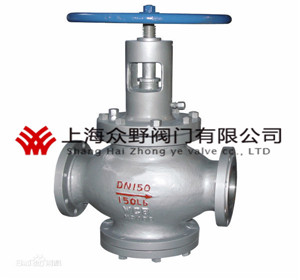

閥套式排污閥TP41Y
上海眾野閥門有限公司在生產閥套式排污閥TP41Y中有著精湛的技術與先進的設備，選型請?zhí)峁╅y套式排污閥的口徑、壓力、介質、材質等參數。
詳細介紹
閥套式排污閥詳細介紹
閥套式排污閥TP41Y用在油田排污比較多，排污閥不僅結構簡單、密封性好，而且體積小，重量輕、材料耗用少、安裝尺寸小，特別是驅動力矩小，操作簡便，易實現快速啟閉，產品可以廣泛的運用在石油、化工、冶金、電站、采礦、制藥、鍋爐、煙草、酒店、建筑、紡織等領域。
TP41Y閥套式排污閥工作的時的三種狀態原理：
1、常閉狀態：閥瓣硬密封付壓在閥座凸臺上，形成一道硬質密封，同時嵌在閥瓣上的軟質密封與閥座端面緊壓，形成第二道密封，雙質密封結構保證了閥門的零泄漏，再由于閥瓣開設了平衡孔，使閥門在關閉、開啟時，閥瓣受到較小的作用力，也使閥門開啟、關閉時具有較小的力矩。
2、節流排污狀態：閥瓣密封付離開閥座，由于在閥瓣處設有了平衡孔，使閥門開啟極為輕
便。閥門開啟后，管道中的介質、雜質一同流過閥套、閥座，同時實現節流與排污。閥瓣、閥座密封面利用套墊斜角改變介質流向，具有自清掃功能，使密封付不夾帶雜質。
3、關閉狀態：管道中介質排放后關閉閥門，介質從套墊斜角處進入閥座通道，流阻系數增加，流速加快，斜角改變介質流向方向，產生渦流，閥座端面介質徑向力增加，實現閥座啟封的吹掃。閥瓣密封付接近閥座時，套墊與閥座通道的配合間隙阻止較大顆粒介質流向密封付，加之流速的進一步增大和介質橫向力的吹掃，閥門關閉時密封付雜質已完全清掃干凈，保證了閥門排污后的密封性能，從而進一步保證排污后密封性也能達到無泄漏。因此大大提高了能力并延長了使用壽命
閥套式排污閥性能規范
|
壓力等級 |
常溫試驗壓力mpa |
適用溫度℃ |
適用介質 |
|||||||
|
殼體 |
密封 |
上密封 |
氣體低壓密封 |
g型 |
d型 d |
普通 |
抗硫型 |
普通 |
||
|
公稱壓力 |
1.6 |
2.4 |
1.76 |
1.76 |
0.6 |
-29～250 |
-45～121 |
-29～121 |
含h2s和 |
石油、天然氣、 |
|
2.5 |
3.8 |
2.75 |
2.75 |
0.6 |
||||||
|
4.0 |
6.0 |
4.4 |
4.4 |
0.6 |
||||||
|
6.4 |
9.6 |
7.04 |
7.04 |
0.6 |
||||||
|
10.0 |
15.0 |
11.0 |
11.0 |
0.6 |
||||||
|
16.0 |
24.0 |
17.6 |
17.6 |
0.6 |
||||||
閥套式排污閥采用標準
|
設計標準 |
gb/t 12235 |
|
|
結構長度 |
法蘭連接 |
gb/t 12221 |
|
對焊連接 |
gb/t 15188.1 |
|
|
連接法蘭 |
jb/t79gb/t9113 |
|
|
對焊端 |
gb/t 12224 |
|
|
試驗和檢驗 |
jb/t9092 |
|
