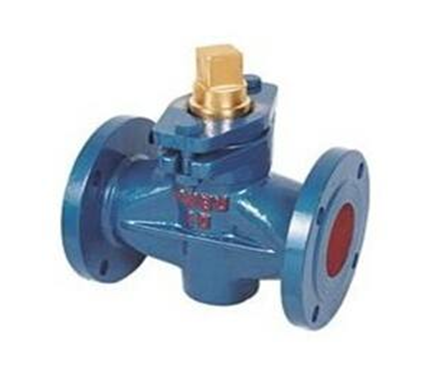

X43T二通銅芯旋塞閥

X43T二通銅芯旋塞閥是柱塞形的旋轉閥，啟閉件是一個有孔的圓柱體，繞垂直于通道的軸線旋轉，起到切斷和接通介質以及分流介質的作用。

詳細介紹

X43T二通銅芯旋塞閥概述：

X43T二通銅芯旋塞閥廣泛地應用于油田開采、輸送和精練設備中，同時也廣泛用于石油化工、化工、煤氣、天然氣、液化石油氣、暖通行業以及一般工業中用于帶懸浮顆粒的介質。主要供開啟和關閉管道和設備介質之用，塞體隨閥桿轉動，以實現啟閉動作。小型無填料的旋塞閥又稱為“考克”。旋塞閥的塞體多為圓錐體（也有圓柱體），與閥體的圓錐孔面配合組成密封副。旋塞閥是使用早的一種閥門，結構簡單、開關迅速、流體阻力小。

X43T二通銅芯旋塞閥產品介紹：

X43T二通銅芯旋塞閥采用鑄鐵為閥體材質，閥芯塞子為銅材質，用于水、油品、飽和蒸汽等。

X43T二通銅芯旋塞閥工作原理：

X43T二通銅芯旋塞閥是柱塞形的旋轉閥，啟閉件是一個有孔的圓柱體，繞垂直于通道的軸線旋轉，起到切斷和接通介質以及分流介質的作用，通過旋轉90度使閥塞上的通道口與閥體上的通道口相同或分開，實現開啟或關閉的一種閥門。

X43T二通銅芯旋塞閥產品特點：

1、不受安裝方向的限制，介質的流向可任意。

2、適用于經常操作，啟閉迅速、輕便、流體阻力小。

3、結構簡單，相對體積小，重量輕，便于維修、密封性能好。

4、閥體、閥芯材料可根據使用情況隨意更換，結構簡單，密封性能好，使用廣泛。

X43T二通銅芯旋塞閥主要性能規范：

型號	公稱壓力 PN（MPa）	試驗壓力PS（MPa）		適用介質	工作溫度（℃）
		殼體	密封
X43T-1.0	1.0	1.5	1.1	水、蒸汽、油品	≤100

X43T二通銅芯旋塞閥零部件材料：

零件名稱	閥體	塞子	填料壓蓋	填料
X43T-1.0	鑄鐵	鑄銅	鑄鐵	油浸石棉盤根柔性石墨

X43T二通銅芯旋塞閥產品尺寸：

圖片關鍵詞

型號	公稱通徑 DN（mm）	尺寸（mm）
型號	公稱通徑 DN（mm）	L	D	D1	D2	f	b	z-φd	□s	h	H
X43T-1.0	15	80	95	65	45	2	14	4-φ14	14	26	99
	20	90	105	75	55	2	16	4-φ14	14	34	124
	25	110	115	85	65	2	16	4-φ14	17	38	133
	32	115	135	100	78	2	18	4-φ18	18	45	152
	40	150	145	110	85	3	18	4-φ18	26	55	212
	50	170	160	125	100	3	20	4-φ18	28	74	260
	65	220	180	145	120	3	20	4-φ18	32	82	295
	80	250	195	160	135	3	22	4-φ18	40	95	327
	100	300	215	180	155	3	26	8-φ18	45	135	425
	125	350	245	210	185	3	24	8-φ18	54	154	482
	150	400	280	240	210	3	24	8-φ23	62	172	512
	200	450	335	295	265	3	24	8-φ23	75	195	605
	250	530	390	350	320	3	28	12-φ23	85	230	660
	300	580	440	400	368	4	30	12-φ23	100	263	760
