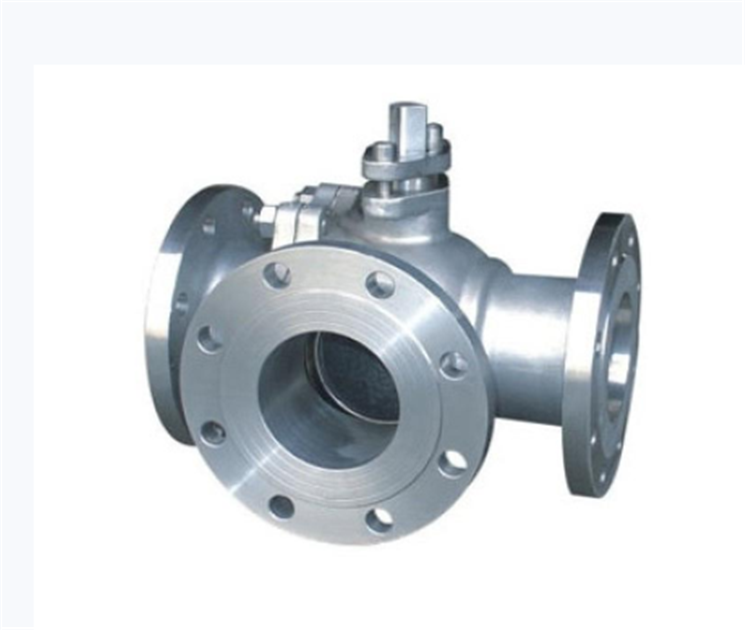

Q45F/H三通T型球閥
上海眾野閥門有限公司在生產Q45F/H三通T型球閥,T型三通球閥中有著精湛的技術與先進的設備，選型請提供三通球閥的口徑、壓力、介質、材質等參數。
詳細介紹
一、Q45F/H三通T型球閥產品概述
Q45F/H法蘭連接T型三通球閥，三通球閥分T型、L型、Y型三種三通球閥具有四閥座密封的三通浮動球閥外型，造型美觀，結構緊湊合理，它不僅可實現介質流向的切換，也可使三個通道相互連通，同時也可關閉任一通道，使另外兩個通道連通，靈活控制管路中介質的合流或分流。
Q45F三通T型球閥是一種具有良好性能的開關閥門，讓工業管道上有效率的使介質自由流通，和閘閥、截止閥比較球閥的優勢更強。球閥耐磨，耐腐蝕，還能承受一定的壓力,電動偏心半球閥它分為軟硬密封，軟密封代號為F，硬密封代號為H。
二、Q45F/H三通T型球閥主要零部件材料表
序號 | 零件名稱 | 材質名稱(常規配置) | |||
Q45F/H-C | Q45F/H-P | Q45F/H-R | Q45F/H-RL | ||
1 | 閥體、閥蓋 | WCB | 304(CF8) | 316(CF3) | 316L(CF3M) |
2 | 填料 | PTFE、PPL、柔性石墨 | |||
3 | 球體 | 1Cr18Ni9Ti | 304 | 316 | 316L |
4 | 密封圈 | PTFE、PPL | |||
5 | 墊片 | PTFE、PPL | |||
6 | 閥座、閥桿 | 2Cr13 | 304 | 316 | 316L |
7 | 雙頭螺栓 | 35CrMoA | 304 | 316 | 316L |
三、Q45F/H三通T型球閥主要性能規范表
公稱壓力 | 試驗壓力 | ||
殼體 | 高壓液密封 | 低壓液密封 | |
1.6 | 2.4MPa | 1.76MPa | 0.6MPa |
2.5 | 3.75MPa | 2.75MPa | |
4.0 | 6.0MPa | 4.4MPa | |
適用工況 | 適用介質 | 水、油品、氣等非腐蝕介質和酸堿腐蝕介質 | |
適用溫度 | -28～350℃ | ||
應用規范 | 連接法蘭標準 | JB79、GB9113、HG20592、 ASTM B16.5 | |
檢驗試驗標準 | JB/T9092、API598 | ||
四、Q45F/H三通T型球閥主要外型尺寸表
公稱壓力 PN(MPa) | 公稱通徑 DN(mm) | 尺寸(mm) | |||||||
L | L1 | D | K | R | C | f | N-d | ||
1.6 | 15 | 150 | 75 | 95 | 65 | 45 | 14 | 2 | 4-?14 |
20 | 164 | 82 | 105 | 75 | 55 | 16 | 2 | 4-?14 | |
25 | 180 | 90 | 115 | 85 | 65 | 16 | 2 | 4-?14 | |
32 | 200 | 100 | 135 | 100 | 78 | 18 | 2 | 4-?18 | |
40 | 220 | 110 | 145 | 110 | 85 | 18 | 3 | 4-?18 | |
50 | 240 | 120 | 160 | 125 | 100 | 20 | 3 | 4-?18 | |
65 | 260 | 130 | 180 | 145 | 120 | 20 | 3 | 4-?18 | |
80 | 280 | 140 | 195 | 160 | 135 | 20 | 3 | 8-?18 | |
100 | 320 | 160 | 215 | 180 | 155 | 22 | 3 | 8-?18 | |
125 | 380 | 190 | 245 | 210 | 185 | 22 | 3 | 8-?18 | |
150 | 440 | 220 | 280 | 240 | 210 | 24 | 3 | 8-?23 | |
200 | 550 | 275 | 335 | 295 | 265 | 24 | 3 | 12-?23 | |
250 | 670 | 335 | 405 | 355 | 320 | 30 | 3 | 12-?25 | |
300 | 720 | 425 | 460 | 410 | 375 | 30 | 4 | 12-?25 | |

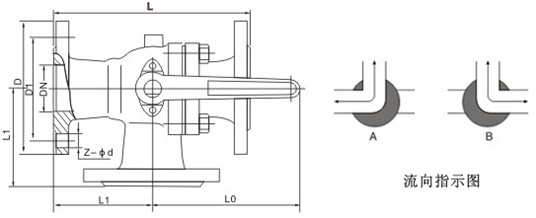

五、Q45F/H三通T型球閥主要結構圖與流到示意圖
上海眾野閥門是一家專業生產硬軟密封球閥生產商，球閥分為：不銹鋼球閥、浮動球閥、V型球閥、焊接球閥、三通球閥、四通球閥。如需選型，請把口徑、壓力、介質、材質等參數報給我們，我們由工程師為您選型，我們以優質的服務換來客戶最真誠的回顧。
